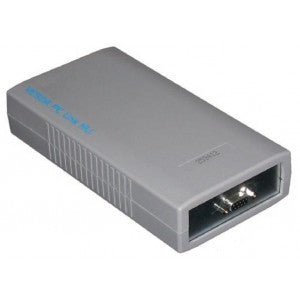

मोडबस उच्च स्तरीय इंटरफ़ेस (एचएलआई)
VESDA Modbus उच्च स्तरीय इंटरफ़ेस (HLI) आपके VESDANET1 को पीसी सॉफ्टवेयर मॉनिटरिंग टूल्स, बिल्डिंग मैनेजमेंट सिस्टम्स (BMSs) या फायर अलार्म कंट्रोल पैनल (FACP) के साथ जोड़ता है, जिसे अन्यथा 'Host' के रूप में जाना जाता है, जो Modbus प्रोटोकॉल का समर्थन करता है।
दो मॉडल उपलब्ध हैं:
• मोडबस एचएलआई टाइप 1 (वीएचएक्स -0400) जो प्रत्येक वर्ण को RS232 लिंक पर प्राप्त प्रत्येक चरित्र को प्रतिध्वनित करता है जो मेजबान को उत्तर संदेश के साथ मिलकर वापस करता है।
• मोडबस एचएलआई टाइप 2 (VHX-0410) जिसमें इकोइंग फ़ंक्शन अक्षम है।
विवरण
एक मोडबस एचएलआई का उपयोग एक वेसडनेट में इंटरफ़ेस करने के लिए किया जाता है। मोडबस एचएलआई एक वेसडैनेट पर अधिकतम 40 वेस्डा डिटेक्टरों का समर्थन करता है। मोडबस एचएलआई 1 से 200 के बीच वेसडानेट डिटेक्टर ज़ोन संख्याओं का समर्थन करता है। मोडबस एचएलआई पते की सीमा को 7 तार्किक नेटवर्क में विभाजित करता है। उदाहरण के लिए पहले 30 पते नेटवर्क 1 में माना जाता है, 31 से 60 के बीच के पते नेटवर्क 2 और इतने पर हैं।
धुआं और अलार्म स्तर
धुआं का स्तर फायर अलार्म थ्रेशोल्ड के सापेक्ष बताया गया है, जहां पूर्ण पैमाने पर 20 है। उदाहरण के लिए, यदि फायर अलार्म थ्रेशोल्ड 0.5 %OBS/m है, तो 0.1 %OBS/M का स्तर 4 के रूप में रिपोर्ट किया गया है। दूसरे शब्दों में, वास्तविक धुएं का स्तर = (रिपोर्ट किया गया धुआं मूल्य * Fire1 थ्रेशोल्ड)/20।
दोष
सभी Vesdanet दोषों को एक या एक से अधिक मोडबस HLI दोषों पर मैप किया जाता है जो नीचे सूचीबद्ध हैं
• हेड फॉल्ट • हेड फॉल्ट (बैटरी और मेन)
• हेड फॉल्ट (स्कैनर 2), और
• प्रवाह दोष
नेटवर्क दोष के रूप में वर्गीकृत किए गए वेसडैनेट दोषों को सभी क्षेत्रों पर मैप किया जाता है, जबकि ज़ोन दोष उस विशेष क्षेत्र पर मैप किए जाते हैं।
